Мультизагрузочный PXE-реаниматор

Помните, мы когда-то рассматривали создание универсальной USB-«аптечки» для экстренной починки компьютера? В последней статье мы познакомились с загрузкой по сети и программой DRBL. Ну а в этот раз мы займёмся созданием аналога мультизагрузочного носителя, только загружаться мы будем не с флешки, а по сети — с помощью PXE. Делается это довольно просто. Как обычно, нам понадобится машина под управлением Ubuntu Server 11.10 с двумя сетевыми картами, которая будет исполнять роль сервера. В BIOS клиентских машин должна быть включена поддержка сетевой загрузки.

Дабы упростить себе задачу и не возиться по отдельности с установкой и настройкой различных сетевых служб вроде DHCP- и TFTP-сервера, мы воспользуемся более универсальным решением — dnsmasq. Это лёгкий DNS/DHCP/TFTP-сервер, который прекрасно подходит для сетевой загрузки машин. Как и в прошлый раз, договоримся, что сетевой интерфейс eth0 автоматически получает IP-адрес от роутера и имеет доступ в Интернет. В свою очередь eth1 смотрит во внутреннюю сеть и имеет статический IP-адрес 192.168.0.1. Отредактируйте сетевые настройки в файле /etc/network/interfaces с помощью текстового редактора nano, если вы этого ещё не сделали.

1
sudo nano /etc/network/interfaces

В конце файла добавим настройки интерфейса eth1 и сохраним его (F2, Y, Enter).

1
2
3
4
auto eth1
iface eth1 inet static
address 192.168.0.1
netmask 255.255.255.0

Если необходимо дать доступ в Сеть для локальных клиентов, то придётся сделать ещё кое-что. Во-первых, раскомментировать (убрать # в начале) строчку net.ipv4.ip_forward=1 в файле /etc/sysctl.conf. Во-вторых, выполнить пару команд. Последнюю команду надо добавить в конец файла /etc/rc.local перед строчкой exit 0, чтобы проброс Сети запускался при старте.

1
2
sudo sysctl -p
sudo iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE

Теперь надо установить dnsmasq, а также несколько утилит для облегчения работы — файловый менеджер Midnight Commander и утилиты для распаковки ISO-образов и архивов ZIP/RAR/7ZIP.

1
sudo apt-get install dnsmasq mc genisoimage unzip unrar p7zip-full

Приступаем к настройке dnsmasq.

1
sudo nano /etc/dnsmasq.conf

Добавляем в самом конце следующие строки:

1
2
3
4
5
6
interface=eth1
dhcp-range=192.168.0.10,192.168.0.100,255.255.255.0,24h
server=8.8.8.8
enable-tftp
tftp-root=/pxe
dhcp-boot=pxelinux.0

Что есть что? Параметр interface указывает на то, с каким сетевым интерфейсом будет работать dnsmasq. В dhcp-range первые два параметра указывают начало и конец диапазона выдаваемых клиентским компьютерам адресов, затем идёт маска подсети и время аренды адресов. В поле server указываются IP-адреса вышестоящих DNS-серверов (например, провайдера), но при желании можно воспользоваться Google DNS или OpenDNS. Директива enable-tftp включает встроенный TFTP-сервер, а в tftp-root указывается корневой каталог для него. Наконец, в dhcp-boot прописывается загрузчик, который будет отдаваться по сети.

Сохраним настройки и перезапустим сервер, а также создадим необходимые папки и запустим Midnight Commander (mc), где и продолжим основную работу. В /pxe/images/ будут храниться образы утилит или дистрибутивов, которые будут загружаться через локальную сеть. Каталог /pxe/pxelinux.cfg предназначен для хранения настроек PXE.

1
2
3
4
sudo mkdir -p /pxe/images/
sudo mkdir /pxe/pxelinux.cfg
sudo service dnsmasq restart
sudo mc

Первым делом надо получить загрузочные программы из проекта syslinux. Скачайте наиболее свежий архив в домашнюю папку. Команды можно набирать прямо в mc или для удобства переключаться между консолью и панелями сочетанием клавиш Ctrl+O. Качать файлы удобнее всего программой wget. Например, вот так:

Входим в скачанный архив, просто переместив выделение к нему и нажав Enter. Из него в директорию /pxe надо скопировать несколько файлов — pxelinux.0 из папки /core, menu.c32 из /com32/menu и memdisk из одноимённого каталога.

Начинаем потихоньку заполнять настройки по умолчанию pxelinux.

1
sudo nano /pxe/pxelinux.cfg/default

Добавим в этот файл следующие строки:

1
2
3
4
5
6
7
DEFAULT menu.c32
TIMEOUT 600
MENU TITLE PXE BOOT MENU
LABEL HDDBoot
MENU LABEL Local Boot
MENU DEFAULT
LOCALBOOT 0

Вообще вся документация по формированию параметров загрузчиков syslinux, и загрузочного меню PXE в частности, находится в текстовых файлах каталога docs архива syslinux. Разберём те параметры, которые мы только что использовали. По умолчанию запускается файл menu.c32, который и отображает наше PXE-меню. В TIMEOUT указывается время ожидания (в 1/10 с), после которого будет произведена загрузка пункта по умолчанию. В MENU TITLE содержится заголовок нашего меню. Туда можно вписать всё, что душе угодно.

Затем идёт описание первого пункта меню. Каждому пункту для удобства обращения с ним присваивается метка (LABEL). В MENU LABEL имя метки, которое пользователь увидит при загрузке. MENU DEFAULT означает, что этот пункт из текущего меню будет запущен по умолчанию. Ну а директива LOCALBOOT 0 указывает на то, что надо завершить работу PXE и вернуться к обычной загрузке компьютера. Лучше оставить этот пункт для запуска по умолчанию.

Разнообразим наш мультизагрузчик некоторыми утилитами. Возьмём, к примеру, известнейшую программу для тестирования памяти Memtest86+. Скачиваем с сайта архив с Pre-Compiled Bootable Binary. Сохраняем из него файл memtest.bin как memtest (без расширения!) в папку /pxe/images. Здесь мы сталкиваемся сразу с двумя особенностями. Во-первых, для набора syslinux ряд файлов (.0, .bin, .bs и так далее) должны иметь строго определённый формат. Тот же .bin для isolinux читается как загрузочный сектор CD, а memtest.bin таковым не является. Во-вторых, этот файл напрямую поддерживает загрузку с помощью syslinux, поэтому мы можем смело указать его в качестве запускаемого «ядра».

1
2
3
LABEL Memtest86+
MENU LABEL Memtest86+
KERNEL images/memtest

Ещё один полезный вариант загрузки — использование memdisk. В этом случае носитель (iso-образ, raw-образ дискеты, образ HDD) полностью копируется в оперативную память компьютера и дальнейшая загрузка происходит с него. Вот пример для запуска KolibriOS. Из архива с дистрибутивом надо скопировать файл kolibri.img в папку /pxe/images, а в /pxe/pxelinux.cfg/default дописать нижеследующие строки.

1
2
3
4
LABEL Kolibri
MENU LABEL KolibriOS
KERNEL memdisk
APPEND initrd=images/kolibri.img

Можно поступить «суровее» — поставить в загрузку Hiren's Boot CD. Уже можно догадаться, что iso-образ надо сохранить как /pxe/images/hirens.iso. На клиентской машине придётся подождать минуту-другую, пока полугигабайтный iso скопируется в память. Естественно, что на самом ПК должен быть хотя бы один гигабайт RAM. Зато после загрузки работа с Hiren's Boot CD крайне быстра. Впрочем, таких экстремальных вариантов лучше, наверное, избегать.

1
2
3
4
LABEL Hirens
MENU LABEL Hiren's Boot CD
KERNEL memdisk
APPEND iso initrd=images/hirens.iso

Возьмём пример посложнее — загрузим Clonezilla Live через PXE. Создаём папку /pxe/images/clonezilla. Туда надо будет скопировать все файлы из папки /live, которая лежит в ISO-образе. В настройках мы указываем загрузку ядра Linux (vmlinuz), а в APPEND передаём ему параметры. Их можно подсмотреть в файле isolinux/isolinux.cfg внутри ISO-образа (ключи ocs_* относятся непосредственно к Clonezilla, а не ядру как таковому). В нашем случае отличия от него будет немного — надо только указать, что файл с образом системы в Squashfs следует забрать при загрузке с TFTP-сервера.

1
2
3
4
5
6
7
LABEL Clonezilla
MENU LABEL Clonezilla
KERNEL images/clonezilla/vmlinuz
APPEND initrd=images/clonezilla/initrd.img boot=live config noprompt noswap nomodeset nolocales/nosplash edd=on vga=788 ocs_live_run="ocs-live-general" ocs_live_extra_param="" ocs_live_keymap="" ocs_live_batch="no" ocs_lang="" fetch=tftp://192.168.0.1/images/clonezilla filesystem.squashfs
TEXT HELP
Clonezilla Live — Boot to RAM
ENDTEXT

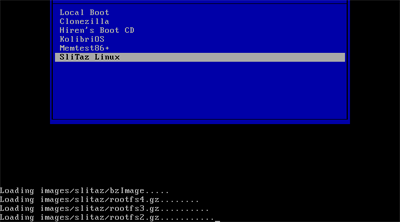

Внимание! Всё, что находится после APPEND, является одной-единственной строкой без переносов. Текст между директивами TEXT HELP и ENDTEXT будет показан в качестве подсказки при выборе соответствующего пункта загрузочного меню. Аналогичным образом добавляются в загрузку и другие дистрибутивы или утилиты на основе Linux. Попробуйте в качестве разминки прописать настройки для легковесного дистрибутива SliTaz.

1
2
3
4
LABEL Slitaz
MENU LABEL SliTaz Linux
KERNEL /boot/bzImage
APPEND initrd=/boot/rootfs4.gz,/boot/rootfs3.gz,/boot/rootfs2.gz,/boot/rootfs1.gz rw root=/dev/null vga=normal autologin

Как видите, всё довольно просто и достаточно гибко настраивается. Для дальнейшего изучения PXE-загрузки на базе Ubuntu Server неплохо было бы ознакомиться с wiki syslinux и документацией, которая прилагается в архиве к этой утилите. Из интересных решений с использованием PXE можно почитать, к примеру, про сетевую установку Windows 7 без применения RIS/WDS. А из полезных дополнений стоит присмотреться к дистрибутиву Thinstation для создания тонких клиентов, а также к менеджеру загрузки Plop. Несомненно, пригодятся утилиты для тестирования «железа» и диагностики проблем, для восстановления данных и создания бекапов, для… В общем, дело за вами. Удачи!
